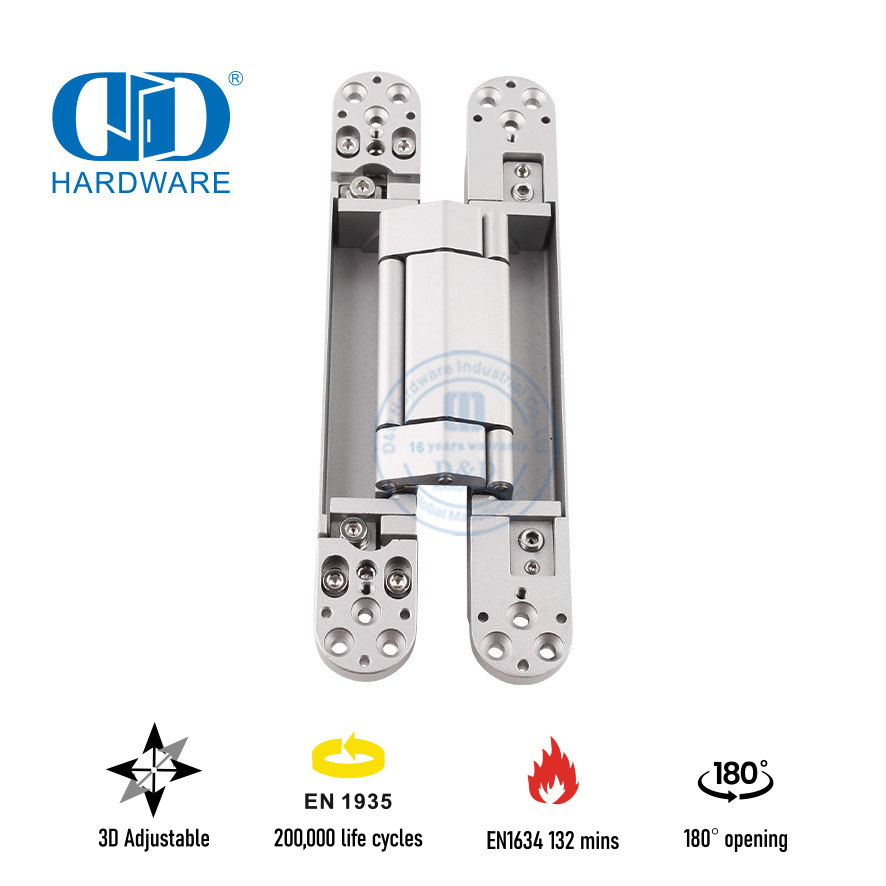

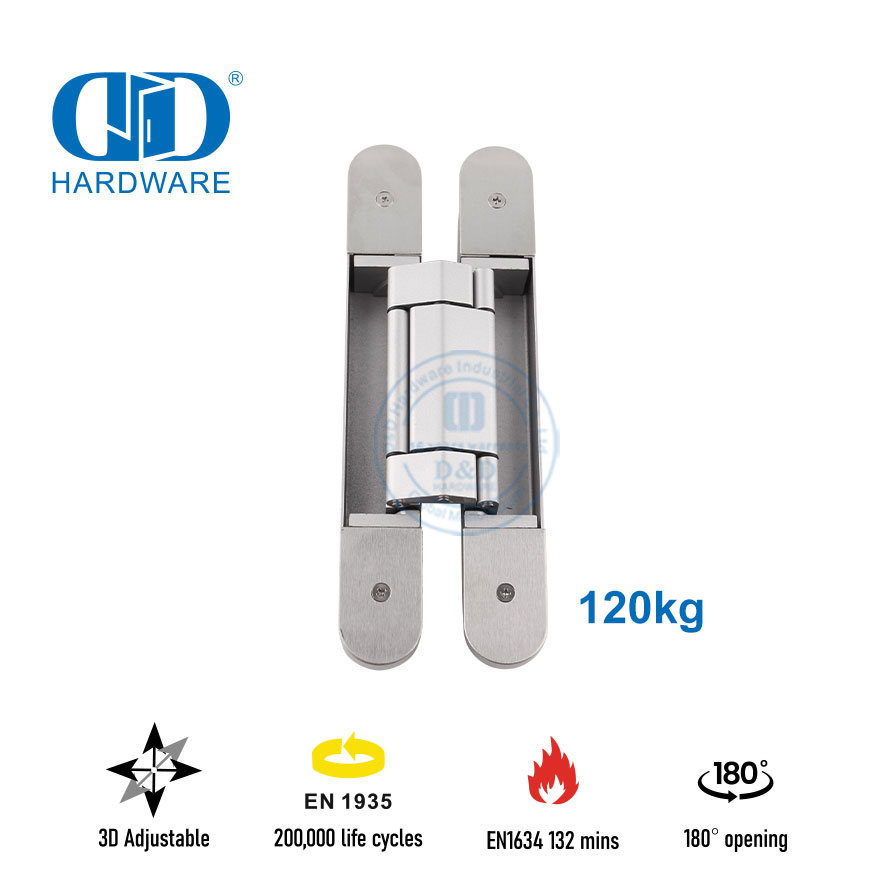

Saat Anda membutuhkan Engsel Pintu Tersembunyi untuk rakitan Pintu Logam yang harus menyatu dengan rangka baja ramping namun mampu menahan beban 120 kg tanpa melorot, engsel finishing perak DDCH008-G120 adalah senjata rahasia penentu. Dibangun dari Paduan Seng berkekuatan tinggi dengan Strip Penghubung Aluminium yang ringan, engsel saku 34 × 246 mm ini lulus uji kelelahan siklus BS EN1935 200.000, mencapai tingkat kebakaran EN1634 132 menit dan tahan terhadap semprotan garam EN1670 48 jam—sempurna untuk pintu baja arsitektur di hotel, rumah sakit, pusat data, dan apartemen kelas atas.
Mengapa para ahli pintu logam memilih Engsel Pintu Tersembunyi kami untuk Pintu Logam
Kapasitas 120 kg per daun – satu pasang dengan aman menopang pintu baja berinsulasi seberat 240 kg, menghilangkan penurunan bentang tengah yang dapat merusak segel intumescent.
Sertifikasi BS EN1935 200.000 siklus – ketahanan kelas 14 menjaga lalu lintas masuk tetap lancar selama beberapa dekade, mengurangi biaya penggantian di gedung komersial yang sibuk.
Tingkat kebakaran EN1634 selama 132 menit – engsel menjaga keselarasan pintu selama paparan tungku, membantu set pintu lengkap mencapai klasifikasi EI2 untuk kepatuhan Dokumen B yang Disetujui Inggris/UE.
Ketahanan korosi kelas 4 EN1670 – Semprotan garam netral selama 48 jam berarti tidak ada karat putih di gedung-gedung tinggi di pesisir pantai atau kolam renang dalam ruangan yang lembap.
Penyesuaian mikro 3D tanpa alat – sisi ±3 mm, tinggi ±2 mm, kompresi ±1 mm setelah pemasangan; menyempurnakan celah yang terlihat tanpa melepas pintu atau merusak bingkai berlapis bubuk.
Lebar ultra-tipis 34 mm – dimasukkan ke dalam bibir pintu logam standar 40 mm dan rangka baja 50 mm, memberikan solusi tersembunyi kepada perakit tanpa memperlebar stiles.
Permukaan anodisasi satin perak – dipadukan dengan tarikan tahan karat dan kaca aluminium, menciptakan aliran visual yang mulus di seluruh fasad material campuran.

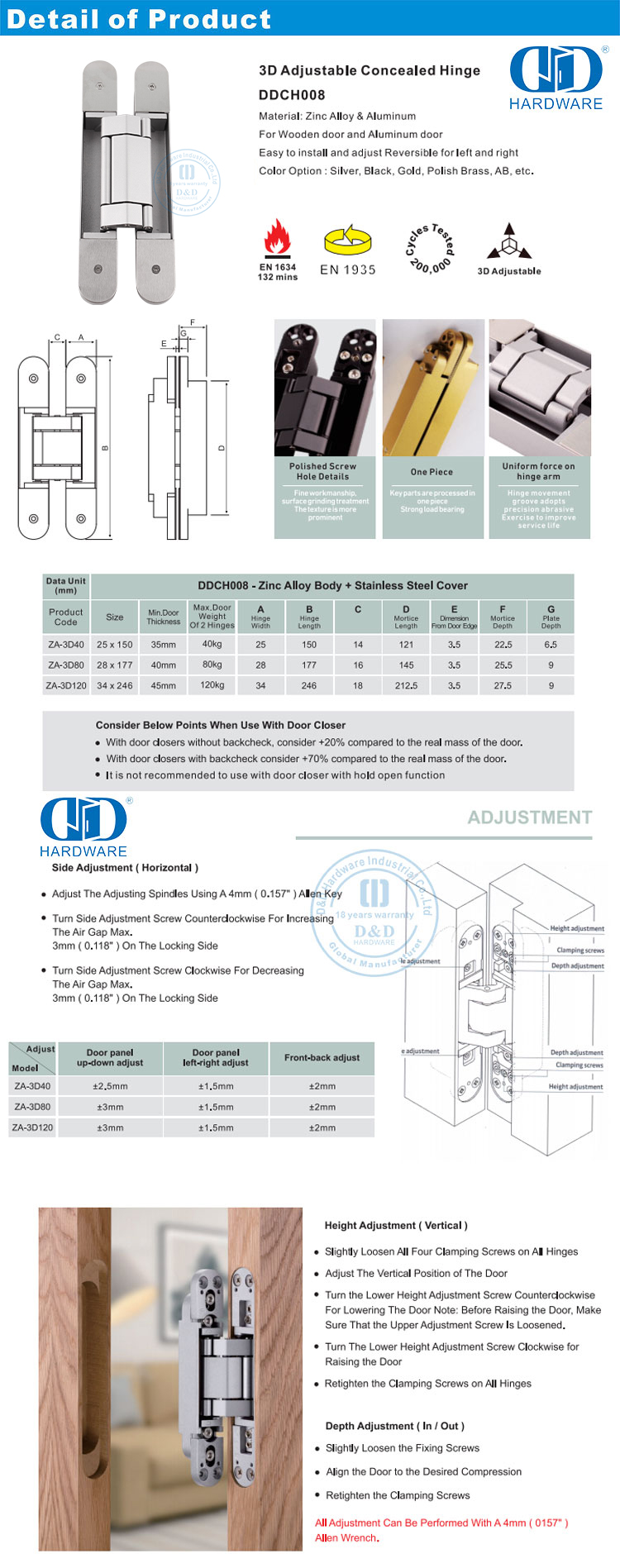

Data teknis – DDCH008-G120
Badan: Campuran Seng ZA-12 cor bertekanan tinggi untuk kekuatan ulir yang unggul
Strip penyambung: aluminium ekstrusi 6063-T5, anodisasi perak 25 μm
Ukuran keseluruhan: 34 mm (L) × 246 mm (L) × 26 mm (D) profil saku
Bagian tengah sekrup: 210 mm / 18 mm, sisipan berulir M5
Rentang penyesuaian: Sisi ±3 mm, Tinggi ±2 mm, Kompresi ±1 mm melalui kunci hex
Berat pintu maksimal: 120 kg per engsel (2 engsel = 240 kg, 3 engsel = 360 kg)
Lebar pintu maksimal: 1.100 mm
Ketebalan pintu yang direkomendasikan: logam 40–60 mm, komposit kayu 44–80 mm
Performa kebakaran: Integritas & insulasi 132 mnt pada pintu logam tahan api 64 mm
Uji siklus: BS EN1935 kelas 14, 200.000 siklus, tanpa keausan > 1 mm
Uji korosi: EN1670 grade 4, semprotan garam 48 jam, tanpa karat merah < 5 % permukaan
Standar: bertanda CE & UKCA, Deklarasi Kinerja (DoP) dapat diunduh
Bahan-bahan: Dilengkapi dengan sekrup pan-head baja tahan karat A2, penggerak Torx T25, panjang 50 mm untuk penahan rangka logam.
Tepi pemasangan untuk perakit
Engsel Pintu Tersembunyi DDCH008-G120 untuk Pintu Logam menggunakan tanggam tunggal berukuran 246 mm × 16 mm pada pintu dan kusen—tidak diperlukan pelat penguat sekunder pada profil baja 1,5 mm. Ulir M5 yang telah ditempatkan sebelumnya menerima sekrup euro standar, sehingga pusat pelubangan CNC dapat mempersiapkan kedua komponen dalam satu lintasan. Karena sekrup penyetel menghadap ke sisi ruangan, tim lokasi dapat memperbaiki penyimpangan penyelesaian setelah arsip dipasang, sehingga menghemat biaya panggilan balik.
